This self-built solar water heater is made of plastic bottles, black painted milk cartons and PVC pipes. It is popular in southern Brazil.The water is heated passively by solar energy. As the hot water rises, it is naturally replaced by cold water, so no pump is needed.
Calentador solar gratis con botellas PET
Por manzana El 19 de agosto de 2011
Hace ocho años José Alano, un mécanico brasileño retirado, tuvo la inspiración de recoger botellas de plástico (PET) y cartones de leche usados para desarrollar un sistema de calentamiento de agua por energía solar simple, barato y que pudiera construir cualquier persona.
The Ecologist le dedica un estupendo artículo contando su historia:
…viendo que en su pequeño pueblo de Tubarão no existía ninguna infraestructura para reciclar los envases y sintiéndose incapaces de tirar todos esos envases a la basura, Alano y su mujer pronto se encontraron con una habitación llena de botellas y cartones de leche vacíos. [...] Haciendo uso de su ingenio y experiencia con captadores solares, él y su esposa construyeron una versión alternativa utilizando 100 botellas PET y 100 cartones de leche usados. El prototipo funcionó a la perfección, al tiempo que dieron una nueva vida a todos esos desperdicios de manera responsable.
Desde la invención de este calefactor solar allá por 2002, Alano no ha dejado de difundir esta idea en Brasil por medio de conferencias y talleres en comunidades de vecinos y colegios. Entidades locales, medios de comunicación y hasta compañías eléctricas han colaborado en la difusión de esta magnífica práctica. Las cifras exactas no se conocen, aunque Alano menciona algunas:
Más de 7.000 personas se están beneficiando ya de estos captadores auto construidos (DIY) sólo en el estado de Santa Catarina. Ya existen dos cooperativas, una en Tubarão y otra en Florianópolis, la última de las cuales ha producido 437 captadores que se instalarán en ayuntamientos. En el estado de Paraná, el número de captadores instalados en 2008 fue de 6.000, gracias a los talleres y a los folletos distribuidos entre la población.
Adjuntamos varias imágenes del proceso de fabricación.
construccion calentador solar plasticos Calentador solar gratis con botellas PET
Lo que más impresiona es oir cómo Alano se describe a sí mismo:
“No me considero un inventor, sino un simple ciudadano que trata de encontrar soluciones a los problemas.”
Estos son los materiales básicos necesarios: botellas de plástico 2L (60), cajas de cartón (50), tubo de PVC de 100 mm (70 cm), tubo de PVC de 20 mm (11.7m), 90 grados 20 mm codos de PVC (4), 20mm de PVC T-conectores (20), 20 mm de tapones de PVC (2), pegamento para PVC, pintura negro mate y el rodillo, papel de lija, cinta auto-fusión, martillo de goma, sierra, madera u otro material por el apoyo.
Se utiliza el tubo de PVC de 100 mm como molde y se cortar la parte inferior de las botellas. Se corta la tubería de PVC de 20 mm en 10 x 20 x 1m y 8,5 cm de piezas y se ensamblan con el conectores T. Se cortan y pintan los cartones en tono negro mate, así como las tuberías de un metro de largo. Y se ensamblan.
Los paneles deben ser colocados por lo menos 30 cm por debajo del tanque y estar situados hacia el sur, en el hemisferio norte, y hacia el norte en el hemisferio sur, en muro o azotea. Para optimizar la absorción de calor, los paneles deben montarse con el ángulo de su latitud, más ° 10. Esto varía dependiendo de la zona geográfica donde se instale.
Las botellas de PET se substituyen cada 5 años o cuando se han blanqueado por estar al intemperie y el cartón solamente se re-pinta, ya con todo esto descrito, solamente hace falta darnos un fin de semana para armarlo y tener un callejón de estas características tan peculiares.

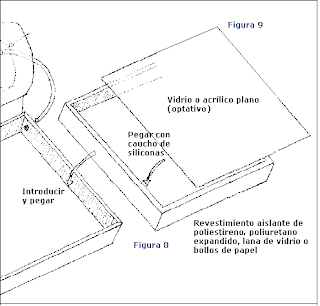

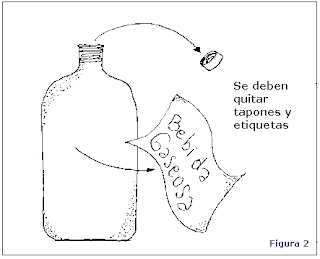

Instructivo grafico:
calefon1 Calentador solar gratis con botellas PETcalefon2 Calentador solar gratis con botellas PETcalefon3 Calentador solar gratis con botellas PETcalefon4 Calentador solar gratis con botellas PETcalefon5 Calentador solar gratis con botellas PETcalefon6 Calentador solar gratis con botellas PETcalefon7 Calentador solar gratis con botellas PETcalefon89 Calentador solar gratis con botellas PETcalefon10 Calentador solar gratis con botellas PETcalefon11 Calentador solar gratis con botellas PET
http://ecocosas.com/arq/calentador-solar-gratis-con-botellas-pet/
Do it yourself
Despite latitude and climate differences between southern Brazil and Britain, the solar water heater designed by Alano is based on the principle of thermosyphon, used in many commercial heaters sold in the UK for as much as £6,000. In this system, neither pumps nor electricity are used to induce circulation. The different water densities are enough to cause a cyclic movement from the collector panel to the tank: less dense hot water upwards, more dense cold water downwards.
The assembly is straightforward, and can be better understood through the illustrations contained in the DIY leaflet (text only in Portuguese). Obviously, size does mater. Alano reckons that to heat water for a shower of one person, a 1m² panel would be enough.
If you are interested in building up your own, these are the basic materials needed: 2L plastic bottles (60), cartons (50), 100mm PVC pipe (70 cm), 20mm PVC pipe (11.7m), 90-degree 20 mm PVC elbows (4), 20mm PVC T-connectors (20), 20 mm PVC end caps (2), PVC glue, black matt paint and roller, sand paper, self-amalgamating tape, rubber hammer, saw, wood or other material for the support.
With the diagrams in the DIY leaflet as a guide, use the 100mm PVC pipe as a mould and cut off the bottom of the bottles. Cut the 20mm PVC pipes into 10 x 1m and 20 x 8.5 cm pieces, and assemble with the T-connectors. Cut and paint the cartons (pag.10-12), as well as the one-meter long pipes. Assemble according to figure B.
The panels must be placed at least 30 cm below the tank and be sited on a south facing wall or roof. To optimise heat absorption, the panels must be mounted at the angle of your latitude, plus 10°. In London, for instance, the panel's inclination should be 61°. Alano recommends that the plastic bottles in the panels should be swapped for new ones every 5 years: 'Over time, the plastic becomes opaque, which reduces the heat caption, while the black cartons can be repainted.'
http://www.theecologist.org/how_to_make_a_difference/climate_change_and_energy/477574/how_to_make_a_solar_water_heater_from_plastic_bottles.html
.-.-.--.-.-.
Se privatiza el Sol en España.”si te pillan recogiendo fotónes de luz solar para tu propio consumo te puede caer una multa de 30 millones de euros”
Publicado en 20 julio, 2013 de CienciayEspiritu
Con el terror que tienen las eléctricas a que se “desestabilice” el consumo eléctrico (por no decir desaparecer), a alguien en contra de lo que la lógica dicta, se ha propuesto sepultar la industria foto-voltáica (ahora que es más necesaria que nunca) en un pozo sin fondo, en algún momento del 2010 alguien ha decidido privatizar el sol….si si has leído bien, en España totalmente al contrario de Europa, se impone un peaje a quien genere electricidad y la inyecte a la linea… en vez de recibir ganancias, pero eso no es todo, si te pillan recogiendo fotónes de luz solar para tu propio consumo te puede caer una multa de 30 millones de euros. Tal cual si de una droga se tratara. Cometer el sacrilegio de ser independiente energéticamente puede costar muy caro, el sol ahora es sólo para unos pocos privilegiados y las compañías eléctricas en las cuales están de consejeros ex-presidentes y ex-ministros del partido dualista ppsoe.
“La Unión Española Fotovoltaica (UNEF), que agrupa a unas 300 empresas y representa a un 85% del sector, asegura que, de implantarse estos cambios, sería más caro el autoconsumo solar que recurrir al suministro convencional. “Se impide el ahorro a los consumidores y se paraliza la entrada de nueva competencia en el mercado eléctrico”, contemplan.”
A si que si estabas pensando que con esta falsa crisis provocada, la mejor opción era precisamente tener unas placas solares que bajaron un 80% su coste y tener la oportunidad de desconectar de la red eléctrica y su factura estafa, ya puedes ir olvidándote.
En España se ha privatizado el sol sin la consulta de sus ciudadanos, sin la consulta al sistema solar sin la consulta al universo etcétera….
Fuente: http://lamentiradelsistema.wordpress.com/2013/07/19/se-privatiza-el-sol-en-espana-si-te-pillan-recogiendo-fotones-de-luz-solar-para-tu-propio-consumo-te-puede-caer-una-multa-de-30-millones-de-euros/
Mas de la misma noticia:
El Sol ya no es gratis
La posibilidad de producir tu propia electricidad utilizando recursos renovables —paneles solares o pequeños molinos eólicos instalados en una propiedad privada— es algo muy atractivo para los hogares españoles. “De cada 50 llamadas que entran al mes, 35 son de particulares interesados en el autoconsumo”, asegura Francesc Mateu, gerente de Sol Gironés, empresa especializada en energías renovables y pioneras en este sector. “De momento les decimos que tienen que esperar hasta septiembre u octubre, a que las cosas estén más claras”, añade.
La tendencia a la tarifa plana en la factura de la luz, en la que cada vez hay que pagar una mayor cantidad de fijo y menos por el gasto energético, y las tasas específicas que impone el decreto de autoconsumo, que todavía no se ha aprobado, encarecen esta alternativa frente al consumo convencional.
El Gobierno se ha propuesto que el autoconsumo energético se implante poco a poco y sin alterar el sistema eléctrico español. Para ello se reserva el derecho de subir y bajar esas tasas o peajes específicos, y que denominan “de respaldo”, en función de como vaya evolucionando el sector. “Vamos a pagar un peaje por la energía recibida del sol”, resume Mario Sorinas, de la empresa oscense Electrobin, con más de 20 años de experiencia en energía solar.
La autarquía energética está más que consolidada en países como Estados Unidos o Japón. Muchos países europeos la tienen implantada con diferentes fórmulas. “Es el futuro”, coinciden varios expertos en energía. Permite generar tu propia electricidad con energías renovables y darle un descanso al medio ambiente y al bolsillo. También existe la posibilidad de ceder la energía sobrante a compañías eléctricas y recuperarla cuando se necesite o, directamente, venderla, algo que se conoce como autoconsumo con balance neto. El Gobierno de España ni se lo plantea. El proyecto de decreto de autoconsumo deja bien claro que no se remunerará la energía sobrante que se vierta a la red.
Ahora mismo, en España se puede producir energía de forma privada y consumirla en el momento, una modalidad que se denomina autoconsumo instantáneo. La última legislación es de 2011. Antes no se hacía porque no salía rentable. El abaratamiento hasta en un 80% de las instalaciones fotovoltaicas en los últimos cinco años y el incremento de la factura de la luz la han convertido en una opción de ahorro muy interesante en época de crisis. La utilizan desde granjas de vacas hasta supermercados, residencias geriátricas, restaurantes y algún consumidor particular. La energía sobrante no se puede almacenar en baterías porque está prohibido. Cuando no hay sol o viento, hay que engancharse a la red y pagar la factura normal.
No hay un registro oficial de autoconsumo. La revista económica Alimarket ha contabilizado 43 casos. Otro fichero, elaborados de forma voluntaria por los autoconsumidores en el portal Energética 21, los eleva a 74.
Sol Gironés, con 14 trabajadores, está echando el resto con el autoconsumo instantáneo. “Está funcionando y bien, sobre todo con empresas como cárnicas u hostelería, que dependen mucho de cámaras frigoríficas, y en las que la factura de la luz se lleva al menos el 15% de sus gastos fijos anuales”, relata su gerente. Con estos sistemas llegan a reducir entre un 20% y un 30% su consumo, aunque tienen un caso en el que han logrado una bajada del 44%. Hasta ahora no pagan impuestos de ningún tipo por este tipo de generación de energía.
La reforma energética ha caldeado enormemente al sector renovable. “De todos los escenarios posibles, este es el peor”, resume José Donoso, director general de la Unión Española Fotovoltaica (Unef), que representa al 85% de la actividad del sector. “Sin que todavía se haya aprobado nada específico sobre autoconsumo, ya se lo han cargado”, añade. Donoso se refiere al incremento en la parte fija de la factura eléctrica, y que supondrá un 77% de subida en este tramo para una tarifa doméstica —algo de lo que los productores domésticos no pueden prescindir— y una bajada del 23% en la parte del consumo —la que reduce con la autoproducción—.
“Hasta ahora, el gasto se podía repartir en un 30% de parte fija y un 70% de parte variable. Se camina al 50%-50% por lo que cualquier iniciativa de generar tu propia potencia se desincentiva”, aporta Ignacio Cruz, investigador de la división de Energías Renovables del Centro de Investigaciones Energéticas, Tecnológicas y Medioambientales (CIEMAT).
“Esto es un rejonazo de muerte al balance neto y al ahorro energético”, opina Javier García Breva, consultor deenergías renovables y exdirector del Instituto para la Diversificación y el Ahorro de Energía (IDAE). Este especialista mantiene que se trata de medidas puramente recaudatorias para que las eléctricas ingresen más. Unesa, la patronal de las grandes eléctricas, ha rehusado valorar la situación del autoconsumo hasta conocer mejor los cambios legislativos.
Con los cambios conocidos hasta ahora el tiempo de amortización de las instalaciones fotovoltaicas crece considerablemente. Si antes de la reforma hacían falta 12 años para recuperar la inversión de una instalación en un domicilio de 2,4 kilovatios de potencia ahora harán falta 23 más, según cálculos de Unef. Este consumidor es el más tocado, ya que en los casos de instalaciones de servicios o para regadío los tiempos de amortización se han incrementado 5 y 4,75 años respectivamente.
Con todo, siempre hay quien ya trabaja en buscarle la vuelta. Sol Gironés asegura que sus clientes están reduciendo la parte de potencia contratada, la que registrará mayor incremento en la factura, porque el autoconsumo instantáneo les permite tener sus necesidades energéticas cubiertas. Otra de sus metas es conseguir que el autoconsumo doméstico sea rentable.
http://sociedad.elpais.com/sociedad/2013/07/19/actualidad/1374237478_141414.html
http://energiaslibres.wordpress.com/2013/07/20/se-privatiza-el-sol-en-espana-si-te-pillan-recogiendo-fotones-de-luz-solar-para-tu-propio-consumo-te-puede-caer-una-multa-de-30-millones-de-euros/
Derecho al Autoconsumo GRATUITO y Responsable de Recursos como la Energía Solar, la Energía Eólica y el Agua de Mar.
http://www.avaaz.org/en/petition/Derecho_al_Autoconsumo_GRATUITO_y_Responsable_de_Recursos_como_la_Energia_Solar_la_Energia_Eolica_y_el_Agua_de_Mar/
.-..-.-.-.-.-..-.
Hasta 60 millones de euros de multa para quienes se autoabastezcan de electricidad sin pagar a Iberdrola
ECOagricultor el 3 agosto, 2013 en Blog, Medio Ambiente
La nueva reforma energética del Gobierno tendrá muchos efectos colaterales. Entre ellos la de crear un nuevo colectivo de forajidos: los “delincuentes solares”. Así se desprende del Real Decreto (RD) sobre autoconsumo y producción con autoconsumo hecho público. En el mismo, quien tenga una placa solar en su tejado o cualquier otro sistema de producción de electricidad renovable propio deberá registrarse para empezar a pagar el nuevo “peaje de respaldo” (término acuñado por Iberdrola). Quien no lo haga podrá ser sancionado hasta con 60 millones de euros.
Es evidente la desproporción de la medida y solo puede responder a la exigencia de las grandes compañías eléctricas, con Iberdrola a la cabeza (#Tepillamosiberdrola). La intención es cortar de raíz cualquier posibilidad de autonomía energética de los consumidores, lo que iría en contra de los intereses económicos de Iberdrola y del resto de compañías de UNESA. Ya solo faltaría que cada vez más ciudadanos se pusieran a generar su propia electricidad en casa (que ahora es más barata) y dejarán de consumir la que procede de las centrales térmicas de gas, carbón o nucleares de estas grandes empresas. ¡Qué osadía!
Este RD tendrá consecuencias. La primera: muchas personas directamente quitarán las placas solares de sus tejados. Aunque también, tendrá el efecto contrario: hará que otros decidan no cumplir la norma y pasarán a ser considerados como delincuentes solares. A pesar de que el sol pertenece a todos, España pasará a ser el primer país del mundo donde éste no pueda usarse libremente. Y esto gracias a Iberdrola y a UNESA. Pero lo peor es que ha sido ratificado mediante texto legal por nuestro Gobierno.
Por desgracia el RD sobre autoconsumo no es el único que pretende terminar con el futuro renovable y sostenible de nuestro país. En dos semanas el Gobierno, vía la Comisión Nacional de Energía, ha remitido 14 textos normativos que quieren ser la reforma energética “definitiva”. En un ejercicio de falta de transparencia y participación pretenden que ciudadanos y consumidores aceptemos un despropósito de tal calibre. De ser finalmente validadas estas normas y leyes, nos harán retroceder al vagón de cola en cuestiones de energía. Por eso, Greenpeace y el resto de organizaciones ecologistas han hecho saber al Gobierno su rechazo frontal a la reforma. Desde Greenpeace vamos a seguir trabajando para devolver a España a la senda que lideró, y que ahora es seguida por países como Alemania o Dinamarca. Esto es, alcanzar un sistema energético eficiente, inteligente y 100% renovable lo antes posible.
Julio Barea @juliobarea, responsable de la campaña de Energía y Cambio Climático de Greenpeace
http://www.ecoagricultor.com/2013/08/hasta-60-millones-de-euros-de-multa-para-quienes-se-autoabastezcan-de-electricidad-sin-pagar-a-iberdrola/
.
.-.-..-.-
Amigos de la Tierra, Ecologistas en Acción, Greenpeace, Seo/Birdlife y WWF rechazan la reforma energética del Gobierno
Los ecologistas denuncian que la reforma energética atenta contra el medio ambiente para proteger los intereses de las grandes compañías eléctricas
Reportaje - julio 31, 2013
Amigos de la Tierra, Ecologistas en Acción, Greenpeace, SEO/Birdlife y WWF rechazan la reforma energética presentada por el Ministerio de Industria, Energía y Turismo y denuncian que no va a solucionar los problemas del sector eléctrico.
El extenso paquete normativo, presentado en poco más de una semana, culpa de los males del sistema al desarrollo de las energías renovables y al descenso de la demanda eléctrica. Mientras tanto, nada dice de los enormes beneficios de las eléctricas en un mercado distorsionado, muy poco transparente, y controlado por cinco grandes empresas. Este análisis erróneo llevará a España a seguir importando y quemando combustibles fósiles, en una senda insostenible tanto a nivel ambiental como económico y social, agravando la contribución al cambio climático y destruyendo decenas de miles de empleos.
Las organizaciones ecologistas consideran que la reforma energética propuesta por el Gobierno va contracorriente de la tendencia internacional de apoyo a las renovables como motor económico de futuro. Además, estas energías limpias fomentan la independencia energética y luchan contra el cambio climático. Sin embargo, el Ministerio de Industria se empeña en negar tales hechos, y desaprovecha las fuentes autóctonas, limpias y renovables. Un claro ejemplo de hasta dónde llega la nueva reforma en su empeño por acabar con cualquier desarrollo futuro de las energías renovables es el Real Decreto sobre autoconsumo. Dicho decreto en lugar de fomentar el autoconsumo lo penaliza con una serie de barreras que imposibilitan que cualquier persona pueda producir su propia energía de forma limpia y más barata que la consumida desde la red. Incluso, el no registrarse como autoconsumidor en el Ministerio conllevará incurrir en una falta muy grave tipificada con una sanción de hasta 60 millones de euros.
El paquete normativo está diseñado para frenar en seco el desarrollo de las energías renovables en favor de las tecnologías sucias (gas, carbón y uranio). De forma retroactiva, cambia normas para inversiones que ya se han producido. Esto llevará a España a reclamaciones nacionales e internacionales, con la probable consecuencia de un coste mayor que el que se pretendía evitar, y con la segura pérdida de credibilidad del país, por lo que supone de total falta de seguridad jurídica.
Además, las organizaciones denuncian la absoluta falta de transparencia mostrada por el Ministerio de Industria, Energía y Turismo en la elaboración y tramitación de todo el paquete normativo. Consideran inaceptable disponer de solo diez días para alegar una normativa de esta naturaleza e importancia, especialmente cuando viene acompañada de un paquete de 7 reales decretos, 4 órdenes ministeriales, una resolución y un proyecto de ley, precedidas de un RD-Ley.
Se han reducido los plazos para alegar al mínimo legal posible y se ha evitado cualquier posibilidad de participación y discusión por parte de la sociedad civil. Mientras, a juzgar por lo visto en los medios de comunicación y el contenido de los textos normativos, se ha mantenido un diálogo continuo con las grandes empresas del sector eléctrico. Esta ausencia de transparencia conlleva una barrera antidemocrática que hará que la norma nazca falta de la mínima legitimidad necesaria.
Las energías renovables, lejos de ser la causa de los males del sector eléctrico, son la solución para lograr un sistema energético de futuro. Ellas permitirían a nuestro país ser más competitivo, crear empleos y cumplir objetivos de emisiones y ambientales. Así lo han interpretado países como Alemania y Dinamarca que han decidido abastecerse 100% con fuentes renovables a medio plazo. Sin embargo, el Ministerio de Industria, Energía y Turismo ha diseñado una hoja de ruta diametralmente opuesta que solo obedece a intereses económicos de las grandes compañías eléctricas y no al interés general.
http://www.ecoagricultor.com/2013/08/hasta-60-millones-de-euros-de-multa-para-quienes-se-autoabastezcan-de-electricidad-sin-pagar-a-iberdrola/
